LoRa 是 Long Range(長距離)的簡稱，是一種長距離、低功耗無線通信技術，具有通訊距離遠、無需流量費的特點，但它有個缺陷就是直線傳輸，易受障礙物遮擋，與采集節點通訊容易受到地形地物干擾，造成通訊中斷。
DTM-CC002A模組內部集成協議棧，可實現自組網功能，充分利用LoRa的點到點長距離通訊的特點，利用高速的LoRa通訊模塊，組建自動中繼、自動重組路由的MESH通訊網絡。
該網絡包含一個集抄節點和若干末端的子節點，在開始運行時，由集抄節點發出建立路由命令，經由一套智能空間樹狀分析算法，可以根據節點之間各自通聯的可能性，自動組織路由，自動生成最佳通訊匹配的LoRa射頻MESH通訊網絡。
與常規調制技術相比，模組在阻塞和臨道選擇方面也具有顯著的優勢，解決了傳統模組在距離、抗干擾能力和功耗之間的折衷問題，非常適用于低功耗遠距離的物聯網應用。
1、引腳定義
圖1 DTM-CC002A模組引腳定義
表格1 1DTM-CC002A模組引腳說明
| 引出端序號 | 符號 | IO類型 | 功能 |
| 1 | M0 | I | 主從模式選擇，1-主機模式；0-從機模式 |
| 2 | M1 | OUT | 指示燈控制引腳 |
| 3 | RXD | I/O | 串口輸入 |
| 4 | TXD | I/O | 串口輸出 |
| 5 | AUX | OUT | 指示模塊組網成功工作狀態;1-組網成功；0-未組網 |
| 6 | VDD | P | 模塊電源輸入 |
| 7 | GND | I | 地 |
| 8 | GND | O | 地 |
| 9 | ANT | O | 天線接口 |
| 10 | GND | O | 地 |
| 11 | GND | O | 地 |
1、模塊封裝
LoRa模組的尺寸如下圖所示。
圖2 封裝
1、推薦電路

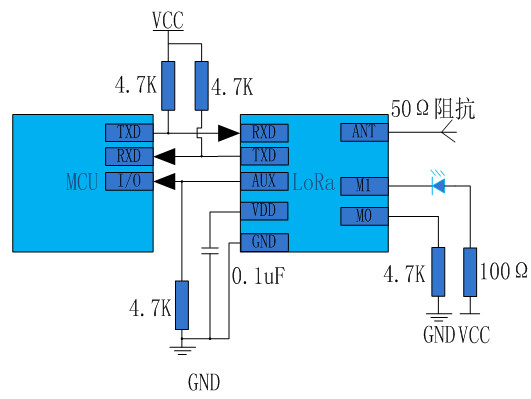

圖3 推薦電路
M1內部串聯了一個100Ω電阻，指示燈外部限流電阻根據選擇燈的參數選定。
4、LoRa特性
■ 接口
●天線接口：SMA;
●接口實體：郵票半孔;
●通信接口：UART口;
■ 溫度特性
●工作溫度：-40~85°;
●存儲溫度：-40~125°;
4.1主要電氣特性
4.1.1極限最大額定值
表格2-2DTM-CC002A模組極限最大額定值
| 特性 | 條件 | 參數值 | 單位 | ||
| 最小 | 典型 | 最大 | |||
| VDD | 供電電壓 | -0.3 | - | 5.5 | V |
| VI | 輸入電壓 | -0.3 | - | 5 | V |
| VO | 輸出電壓 | VSS | - | VDD | - |
| Pd | 總功耗（TA=-40℃~85℃） | - | - | 150 | mW |
| TOP | 工作溫度 | -40 | - | 85 | ℃ |
| TSTG | 存儲溫度 | -40 | - | 125 | ℃ |
*注1：使用中強行超過一項或多項極限最大額定值會導致器件永久性損壞。
*注2：靜電敏感器件，操作時遵守防護規則
4.1.2 Current指標
表格3 Current 指標
| 特性 | 測試條件(VCC = 3V±5%， TA=25℃) | 參數值 | 單位 | ||
| 最小 | 典型 | 最大 | |||
| ICC | - | - | uA | ||
| 發射模式 (10dBm) | 35 | mA | |||
| 發射模式 (17dBm) | - | 90 | - | mA | |
| 發射模式 (20dBm) | - | 110 | - | mA | |
| 接收模式 | - | 14 | - | mA | |
4.1.3 RF指標
表格4 RF指標
| 特性 | 測試條件(VCC = 3V±5%， TA=25℃) | 參數值 | 單位 | ||
| 最小 | 典型 | 最大 | |||
| ?OP | 工作頻率 | 410 | - | 441 | MHz |
| DR | 有效碼率 | 35 | - | 2240 | Hz |
4.1.4 TX指標
表格5 TX指標
| 特性 | 測試條件(VCC = 3V±5%，TA=25℃) | 參數值 | 單位 | ||
| 最小 | 典型 | 最大 | |||
| PRF | 典型輸出功率 | 19 | 20 | dBm | |
| PRFC | 輸出功率范圍 | 10 | - | 20 | dBm |
| PBW1 | 發射帶數據調制的20dB帶寬 | 125 | 500 | KHz | |
4.1.5 RX指標
表格6 RX指標
| 特性 | 測試條件(VCC = 3V±5%，TA=25℃) | 參數值 | 單位 | ||
| 最小 | 典型 | 最大 | |||
| RXmax | 誤碼率<0.1%時的最大接收幅度 | - | -10 | - | dBm |
| RXSENS1 | 接收靈敏度（0.1%BER）@35bps | - | -137 | - | dBm |
| RXSENS2 | 接收靈敏度（0.1%BER）@280bps | - | -128 | - | dBm |
| RXSENS3 | 接收靈敏度（0.1%BER）@2240bps | - | -119 | - | dBm |
| CCR_LCR | 抗同頻抑制@280bps | - | 9.5 | - | dB |
| ACR_LCW | 鄰道抑制（間隔1.5*BW）@280bps | - | 62 | - | dB |
| IMR_LCW | 鏡像抑制@280bps | - | 66 | - | dB |
| BI_L | ±10M偏差阻塞抑制@280bps | 100 | dB | ||
4.1.6 DC特性
表格7 DC特性
| 特性 | 測試條件(VCC = 3V±5%，TA=25℃) | 參數值 | 單位 | ||
| 最小 | 典型 | 最大 | |||
| VDD | 供電電壓 | 2.3 | 5 | 5.5 | V |
| VSS | 芯片地 | - | 0 | - | V |
| VOH | 高電平輸出電壓 | VDD-0.3 | - | VDD | V |
| VOL | 低電平輸出電壓 | VSS | - | VSS+0.3 | V |
| VIH | 高電平輸入電壓 | VDD-0.3 | - | VDD | V |
| VIL | 低電平輸入電壓 | VSS | - | VSS+0.3 | V |
5、UART通信參數
DTM-CC002A模組提供UART串口，無需單獨調制解調參數，直接與用戶嵌入式系統對接。
5.1工作模式
總共有2種工作狀態，如下表所示，工作狀態是根據管腳M0的電平來決定的。
表格8 模組工作狀態
| 工作狀態序號 | 工作狀態名稱 | M0 | 狀態介紹 | 備注說明 |
| 0 | 從機 | 0 | 從機模式 | |
| 1 | 主機 | 1 | 主機模式 |
5.2通信介質
UART口：9600波特率、8位數據位、1位停止位、無校驗。
6、自組網通信特點
自動生成多層組網結構，各層節點之間自動匹配成隸屬關系，自動中繼，無需額外中繼設備。
采用12字節CPU唯一ID作為節點標識，設于主節點中作為組網檔案依據，無需另設子節點地址。
通訊過程中能實現自動自愈運行，自動判斷節點投退，自動排除離線節點，自動接入在線節點。
自動約束層限，盡可能將通訊節點約束在淺層，以保證通訊的高效率。
采用了自動空間碰撞檢測回避技術，支持重要數據的緊急主動上傳。
優化空間傳輸結構，支持長報文多層傳輸，采取了多級全方位的防誤措施，避免各種干 擾和異常狀況對網絡結構的影響。
支持QOS，可以兼容輪詢、主動上報、卷積上報等多種信息傳遞方式。
支持遠程升級。

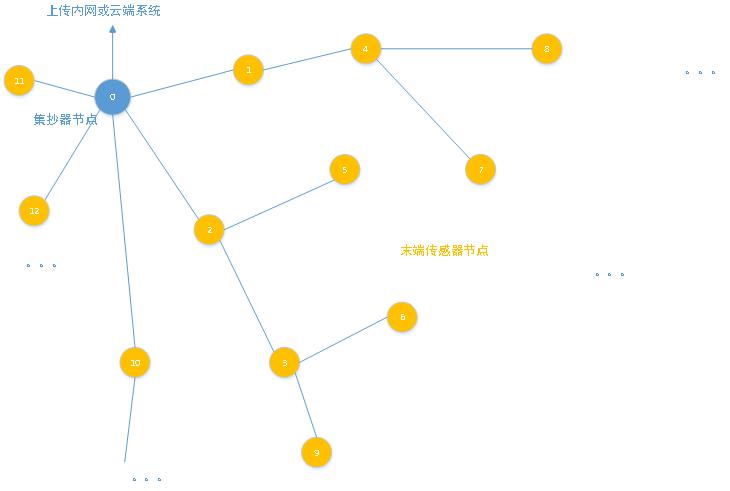

圖4 網絡示意圖
